組立説明図

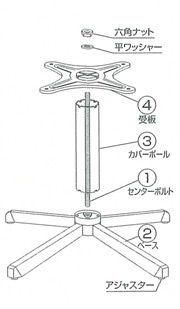

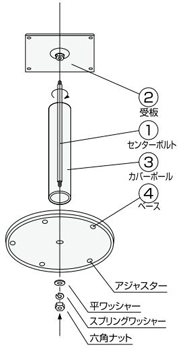

丸脚

対応脚：TV・AL・SL・TS・CSL・CTS・CTV

左記の部品を①～④の順番に組み付けます。

1. ①センターボトルを②受板にはめます。

2. ①センターボルトに③カバーポールをはめ、④ベースに①センターボトルを差し込み左図の順でワッシャー・ナットをはめ、レンチ（24mm）で固定してください。

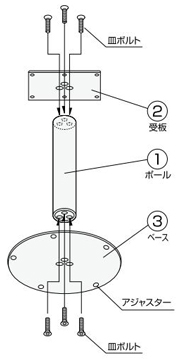

丸脚・角脚

対応脚：SF・SS・HV・QV・CSS

左記の部品を①～③の順番に組み付けます。

1. ①ポールのネジ穴と②受板の穴の位置を合わせ、皿ボルト（六角穴付）をはめ、六角レンチ（5mm）で固定してください。

2. ①ポールのネジ穴と③ベースの穴の位置を合わせ、皿ボルト（六角穴付）をはめ、六角レンチ（5mm）で固定してください。

丸脚・角脚

対応脚：EQ

左記の部品を①～③の順番に組み付けます。

1. ①ポールに②受板とスプリングワッシャー・六角ボルトをはめ、レンチ（24mm）で固定してください。

2. ①ポールを③ベースに差し込み、左図の順でワッシャー・ナットをはめ、レンチ（24mm）で固定してください。

角脚・十字脚・X脚

対応脚：EV・ES・CEV・GU・XV・CGV

左記の部品を①～②の順番に組み付けます。

①ポール（受板付）のネジ穴と②ベースの穴の位置を合わせ、左図の順でワッシャーをはめ、六角ボルトをレンチ（26mm・GUは24mm）で固定してください。

十字脚・X脚

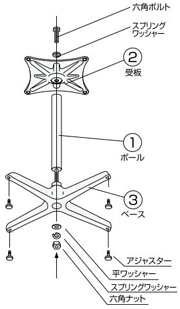

対応脚：GS・XS・GF・XF

左記の部品を①～③の順番に組み付けます。

1. ①ポールに②受板とスプリングワッシャー・六角ボルトをはめ、レンチ（24mm）で固定してください。
（GF・XFはあらかじめポールと受板が一体となっています。）

2. ①ポールを③ベースに差し込み、左図の順でワッシャー・ナットをはめ、レンチ（24mm）で固定してください。
（※注：この際、②受板と③ベースの位置関係が下図のようになるようにセットしてください。）

対立脚

対応脚：IU・IF・IFH

左記の部品を①～③の順番に組み付けます。

1. ①ポールに②受板とスプリングワッシャー・六角ボルトをはめ、レンチ（24mm）で固定してください。

2. ①ポールを③ベースに差し込み、左図の順でワッシャー・ナットをはめ、レンチ（24mm）で固定してください。
（IUはあらかじめポールとベースが一体になっています。）

3. ②ステーを①ポール（受板付）に取り付け、ボルト・ナット・ワッシャー類をレンチなどで締めてください。
